Introduction

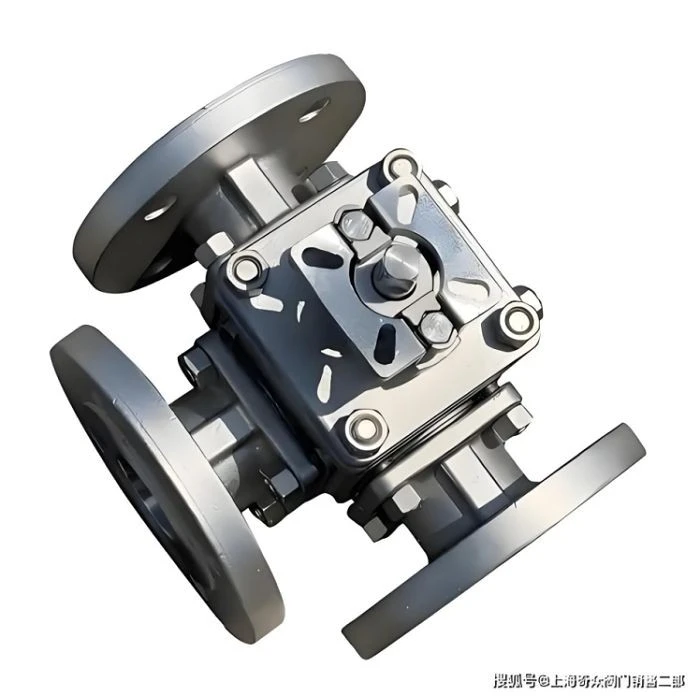

Les vannes à bille Mutiport Way sont des vannes à bille qui contrôlent le flux de fluide à travers une structure de chemin d'écoulement à trois-ou quatre-voies, et sont utilisées dans les systèmes de pipeline qui nécessitent une commutation à plusieurs-voies.
Spécification
|
Spécification |
Détails |
|
Modèle |
3 voies P30A / 4 voies P40A OU OEM |
|
Construction |
Corps divisé à bride avec 3 ou 4 ports |
|
Taille |
1/2" – 10" (DN15-DN250) |
|
Pression nominale |
PN16-40 / ANSI 150-300 |
|
Connexion |
Bride RF ou autre sur demande ; Compatible ASME B16.5 |
|
Matériels |
ASTM A105 / ASTM A479 F304 / ASTM A479 F316 |
|
Sièges |
Assise souple ou métallique |
|
Support de montage pour actionneur |
OIN 5211 |
|
Température de travail |
-196 degrés à +400 degrés |
|
Normes de conception |
Face à face : ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
Face à la bride |
RF selon EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Perçage de bride |
Trous métriques selon EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Classe d'étanchéité |
API 598 cl. A / ASME B16.104 / FCI 70-2 Cl. VI / GOST 54808 cl. A / EN 12266-1 / ISO 5208 |
|
Conception de la tige |
Anti-éruption- |
Caractéristiques

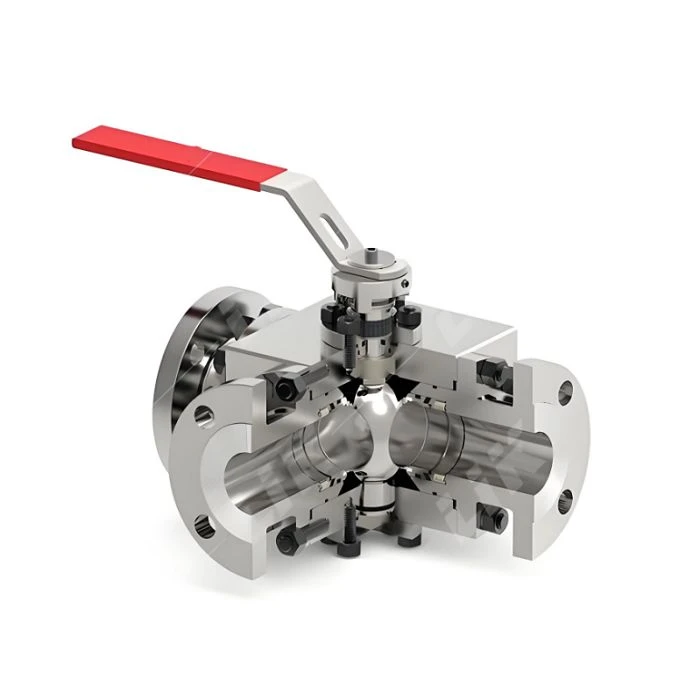

Chemin de commutation de débit fixe :Les canaux internes (en forme de L-ou de T-de la boule déterminent la connectivité, et les positions d'ouverture et de fermeture correspondent à un chemin d'écoulement clair. La logique de commutation est directement définie par la structure, ne nécessitant aucune commande de verrouillage supplémentaire.
Contrôle centralisé des fuites :La fonctionnalité multi-voies est réalisée dans un seul corps de vanne. La surface d'étanchéité est concentrée dans la zone de contact entre la bille et le siège de vanne. L'état fermé répond aux exigences API 598 Classe A et EN 12266-1, réduisant ainsi les chemins de fuite causés par plusieurs points de connexion.
Entraînement d'actionneur unifié :L'interface supérieure du corps de vanne est conforme à la norme ISO 5211. La commutation entre plusieurs canaux d'écoulement est réalisée par un seul actionneur entraînant la rotation de la bille, éliminant ainsi le besoin de liaison à plusieurs actionneurs.
Applications
Industrie pétrochimique :Utilisé pour la distribution de médias ou la commutation entre plusieurs pipelines de processus, permettant la conversion de différents chemins de processus.
Traitement de l'eau :Utilisé pour la commutation de la direction du flux et le contrôle de la distribution entre les influents/effluents ou plusieurs réservoirs.
Pharmaceutique et Chimie Fine :Utilisé dans les systèmes multi-lots ou multi-formulation pour réaliser la commutation et l'isolation des différents chemins de médias.
Systèmes électriques et industriels :Utilisé dans l'eau de refroidissement ou les systèmes auxiliaires pour obtenir un contrôle de dérivation et d'inversion des fluides.
