Introduction

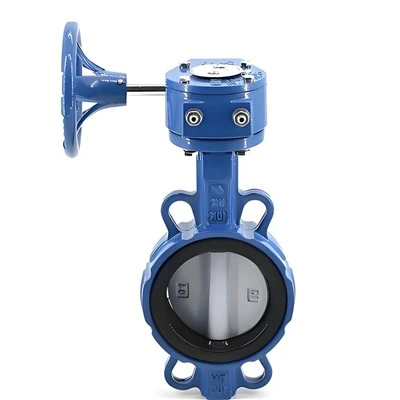

Une vanne papillon à revêtement est un type de vanne dotée d'un revêtement résistant à la corrosion-sur la surface intérieure du corps de la vanne et du canal d'écoulement, qui contrôle le débit des fluides corrosifs en faisant tourner la plaque papillon.
Spécification
|
Paramètre/caractéristique |
Spécification/Norme |
|
Modèle |
PLB100 ou OEM |
|
Gamme de tailles |
2" – 24" |
|
Plage de pression |
ANSI 150 / PN10-16 |
|
Terminer la connexion |
Plaquette / Cosse / Double Bride |
|
Type d'alésage |
Passage intégral |
|
Opération |
Fonctionnement manuel / fonctionnement actionné |
|
Matériau du corps |
CF3, CF3M, CF8, CF8C, CF8M, etc. |
|
Matériau du disque |
CF3, CF3M, CF8, CF8C, CF8M, etc. |
|
Type de siège |
Siège souple en PCTFE, métal-sur-métal, métal + graphite |
|
Notes complémentaires |
Tailles et classes de pression supplémentaires disponibles sur demande |
|
Conception de base |
API 609, EN 593 |
|
Dimension face à-à-face |
ASME B16.10, EN 558 |
|
Extrémité de bride |
ASME B16.5 (jusqu'à 24"), ASME B16.47 série A ou B |
|
Tests et inspections |
API 598, EN 12266 |
|
Incendie-Test de sécurité |
API607 |
|
Test d'émission fugitive |
OIN 15848-2 |
|
Tests de type pour les émissions fugitives |
OIN 15848-1, API 641 |
Caractéristiques
Faible résistance à la corrosion :Le corps et le disque de la vanne sont en acier inoxydable ou en acier au carbone, avec un revêtement résistant à la corrosion-(tel que du PCTFE ou d'autres matériaux d'étanchéité souples) sur la surface intérieure. Cela permet au revêtement de résister à la corrosion, réduisant ainsi les coûts associés à l'utilisation de matériaux à haute teneur en alliage-.
Faible fuite :La structure de revêtement isole le fluide du substrat métallique, formant un joint de contact de surface avec le siège de vanne à joint souple-. Il répond aux exigences des tests d'étanchéité API 598 et EN 12266, réduisant ainsi le risque de pénétration de corrosion et de fuite.
Sécurité:La vanne réussit les tests d'émission ISO 15848 et les tests de résistance au feu API 607, limitant les fuites de fluide sous l'étanchéité de la tige et les conditions de fonctionnement anormales (telles que le feu), réduisant ainsi le besoin de mesures d'étanchéité ou de protection supplémentaires.
Applications
Industrie chimique :Utilisé dans les pipelines manipulant des fluides hautement corrosifs (acides, alcalis, etc.) pour contrôler le flux des fluides et isoler les équipements.
Industrie pétrolière et gazière :Utilisé dans les systèmes transportant des fluides contenant des composants corrosifs pour contrôler l’ouverture, la fermeture et la commutation des pipelines.
Industrie électrique :Utilisé dans les systèmes de désulfuration et de traitement chimique pour contrôler et isoler les fluides corrosifs.
Traitement de l'eau et protection de l'environnement :Utilisé dans les canalisations d'eaux usées et de traitement chimique pour réguler le débit de fluide et les systèmes de commutation.
