Introduction

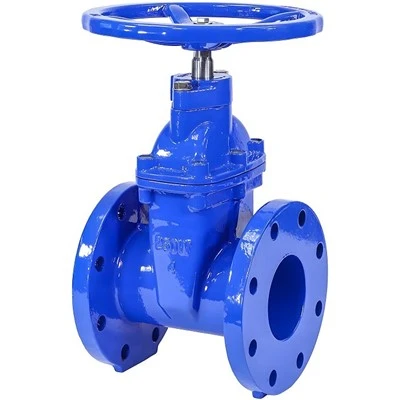

Une vanne à dalle est un type de vanne qui utilise une vanne plate pour couper tout le diamètre du tuyau en se déplaçant en ligne droite. Il est principalement utilisé pour l’isolation des pipelines.
Spécification
|
Catégorie |
Spécification |
|
Type de vanne |
Vanne à dalle (type d'isolement) |
|
Alésage |
Passage intégral |
|
Conception d'étanchéité |
Double blocage et purge (DBB) |
|
Type de siège |
Deux sièges SPE (effet piston unique) |
|
Norme de conception de base |
API 6D, ASME B16.34 |
|
Face-à-Face Standard |
ASME B16.10, API 6D |
|
Norme d'extrémité à bride |
ASME B16.5 (inférieur ou égal à 24"), ASME B16.47 série A (supérieur ou égal à 26") |
|
Norme d'extrémité soudée bout à bout |
ASME B16.25 |
|
Essais et inspections |
API6D |
|
Incendie-Norme de sécurité |
API6FA/API607 |
|
Test d'émission fugitive |
OIN 15848-2 |
|
Test de type d'émission fugitive |
OIN 15848-1 |
|
Conformité NACE |
Disponible sur demande |
|
Conformité CSA Z245.15 |
Disponible sur demande |
|
Tailles et classes supplémentaires |
Disponible sur demande |
Caractéristiques
Excellente étanchéité :Grâce à une structure d'étanchéité à double-blocage et évent (DBB), des joints indépendants sont formés en amont et en aval par deux sièges de vanne SPE. L'état du joint peut être vérifié en évacuant l'air à travers la cavité centrale, garantissant ainsi la capacité d'isolation même en cas de défaillance du joint d'un seul côté-.
Sécurité:La structure d'étanchéité est conforme aux normes de résistance au feu API 6FA/API 607. En cas de dommages au joint souple, la paire de joints métalliques assume la fonction d'étanchéité, limitant ainsi les fuites de fluide dans des conditions de température ou d'incendie élevées.
Faible coût:Le joint de tige répond aux exigences d'émission ISO 15848. En contrôlant les fuites du presse-étoupe, les mesures supplémentaires de renforcement de l'étanchéité et les coûts de dépollution environnementale sont réduits.
Applications
Oléoducs et gazoducs :Utilisé dans les pipelines-longue distance pour l'isolation des segments et la coordination des opérations de nettoyage des pipelines.
Industrie chimique :Appliqué aux systèmes nécessitant une coupure complète du flux de fluide pour l'isolation des équipements et le contrôle de la maintenance.
Industrie électrique :Utilisé dans les canalisations de carburant et les systèmes auxiliaires pour le contrôle du flux de fluide et l'isolation des équipements.
Systèmes de stockage et de transport de pétrole et de gaz :Appliqué aux réservoirs de stockage et aux systèmes de transport pour le contrôle de l'isolement et l'arrêt sécurisé-des nœuds critiques.
